Se l'alimentatore originale dell'hub non e' riparabile, e' possibile sostituirlo in modo semplice con un alimentatore standard ATX, reperibile ormai per 15 euro circa o anche meno.

Queste sono le informazioni che vi servono

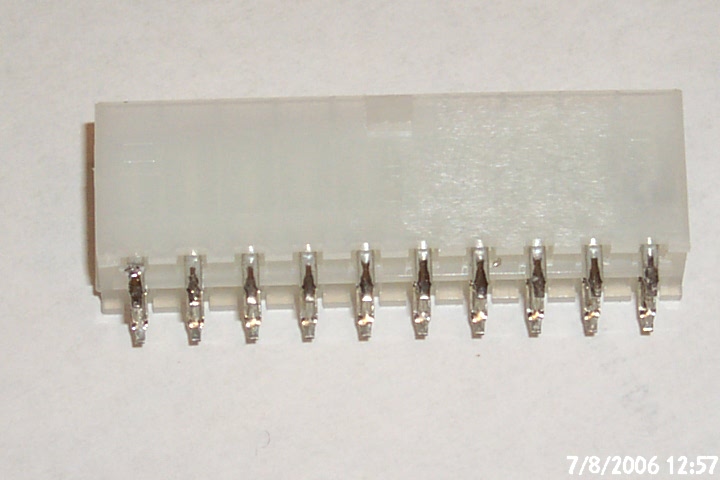

Il connettore Power (alimentazione) delle schede madri di tipo ATX alloggiato in contenitore a 20 poli ha il seguente pin-out.



----------

           3.3V  |.11    *1.|  3.3V
           -12V  |.12     2.|  3.3V
      (Gnd) COM  |.13*    3.|  COM
          PS-ON  |.14*    4.|  +5V
            COM  |.15     5.|  COM
            COM  |.16     6.|  +5V
            COM  |.17     7.|  COM
            -5V  |.18     8.|  PW-OK
            +5V  |.19     9.|  5VSB
            +5V  |.20    10.|  +12V
                  ----------

Nota Bene: La funzione on/off degli alimentatori per ATX viene controllata
dalla scheda madre attraverso questo connettore.
In particolare i pin 1, 13 e 14 sono usati per i 3.3V, GND e Power-ON.Per accendere l'alimentatore, occorre cortocircuitare il segnale PS-ON a massa (GND).
Maggiori dettagli sul connettore ATX

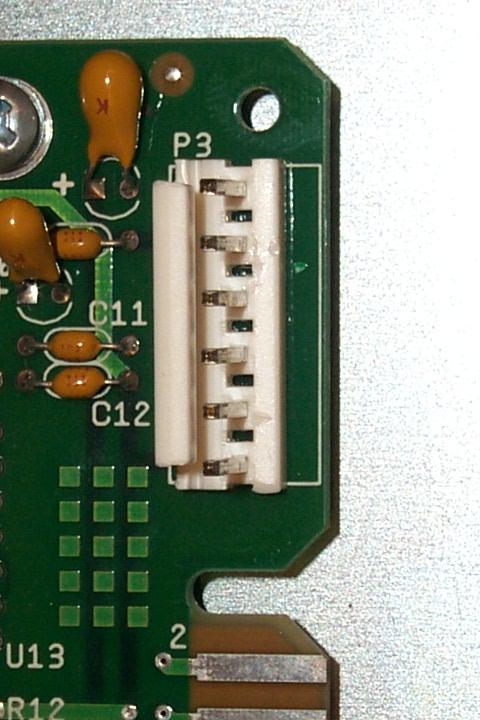

Piedinatura del connettore di alimentazione dell'hub SynOptics



  1. +12V

  2. +5V

  3. +5V

  4. GND

  5. GND

  6. -12V


Costruzione dell'adattatore

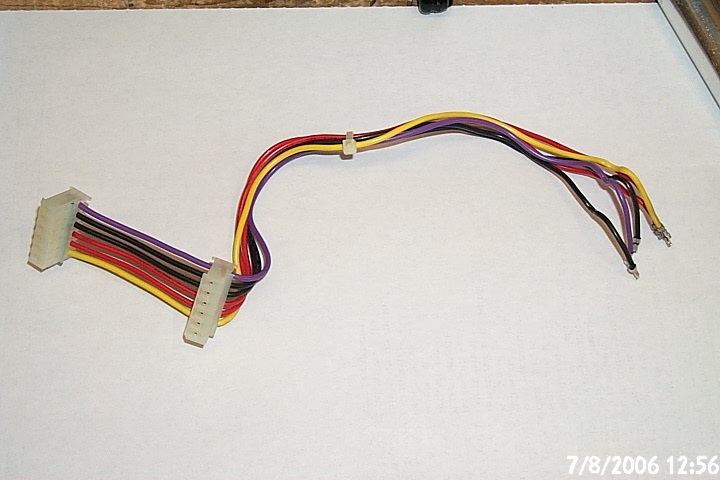

Ricavate il connettore molex dal vecchio alimentatore, e' un'operazione semplice, basta dissaldare i fili dal circuito stampato, facendo attenzione a non surriscaldare troppo la plastica dei conduttori.



Saldare i fili del connettore di alimentazione dell'hub originale al connettore ATX, seguendo lo schema riportato sopra.

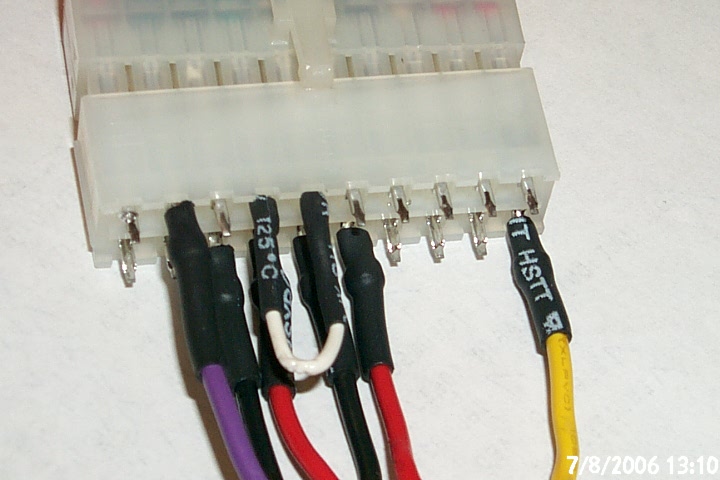

Qui si vede il ponticello necessario per fare in modo che l'alimentatore atx si accenda da solo.

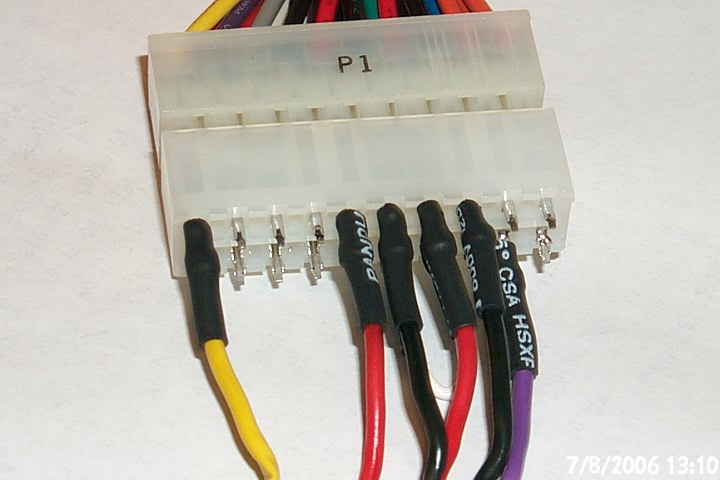

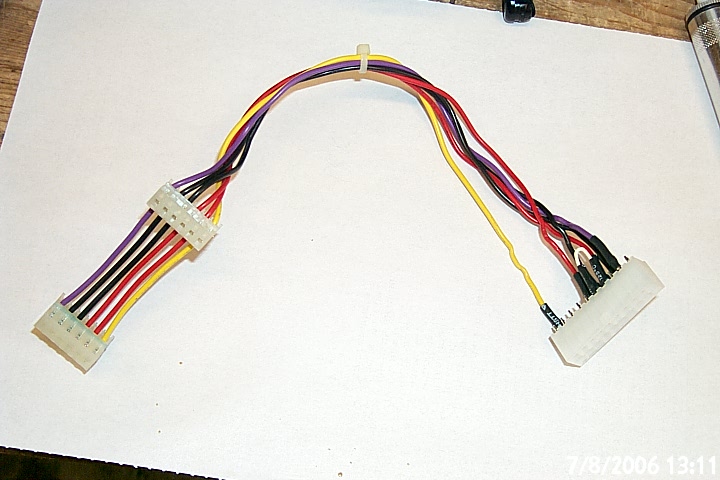

Ed ecco come si presenta il cavo finito


Lavorazione meccanica del contenitore

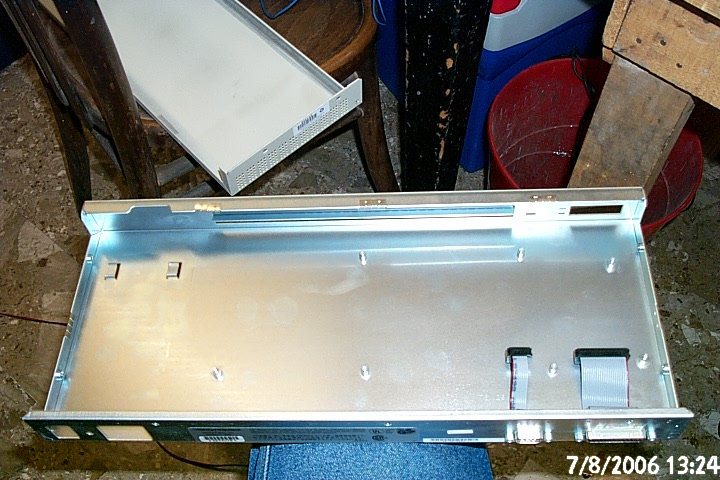

Prima di tutto occorre smontare la scheda elettronica dal contenitore, onde evitare di rovinarla o che si riempia di trucioli e limatura metallica.

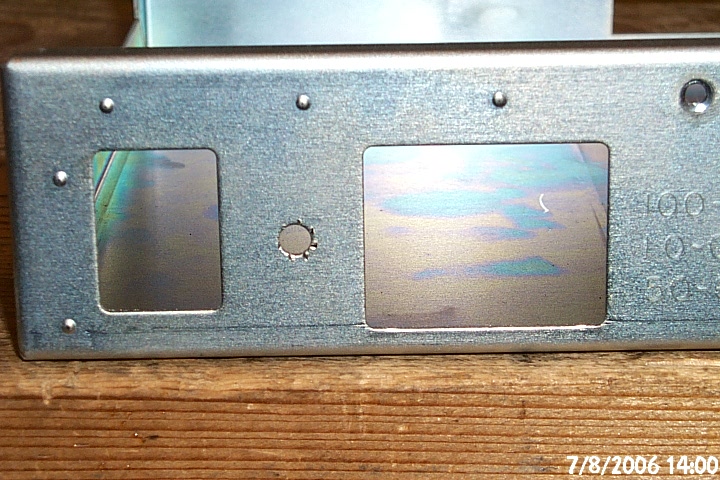

La foratura originale del pannello e' adatta per l'alimentatore che era montato, per fare in modo che il connettore ATX possa affacciarsi sul retro, occorre unire i due fori per ottenere un foro piu' grande.

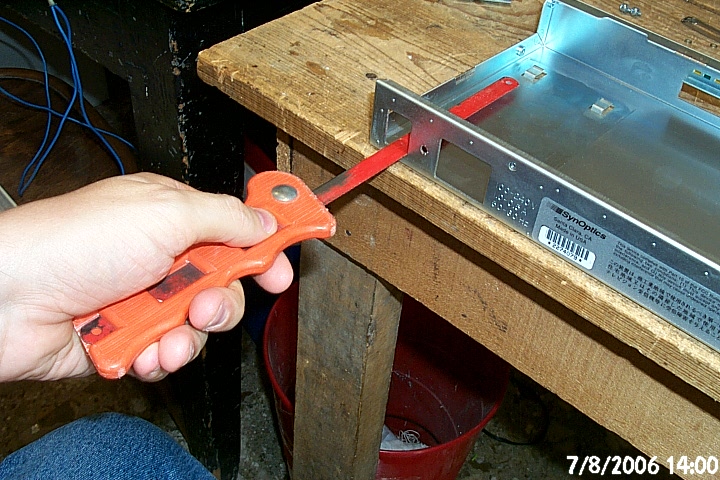

Conviene procedere piano piano con una lama di seghetto, dal lato inferiore, e tagliare la parte di lamiera che unisce i due fori

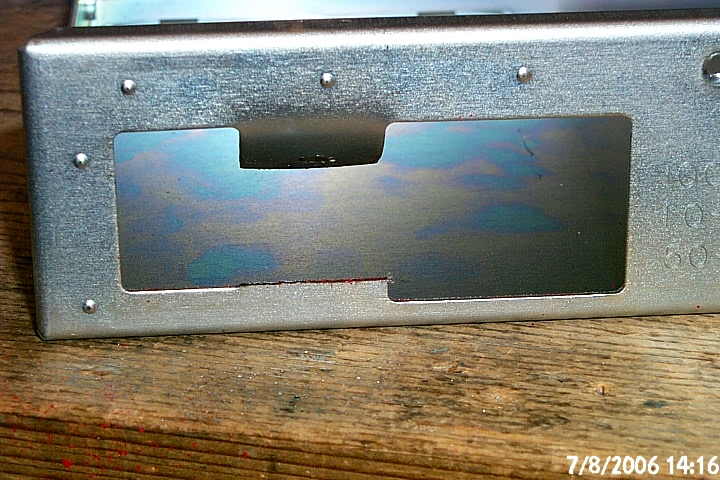

Ecco come si presenta il pannello dopo aver eseguito il taglio. A questo punto non conviene per motivi di tempo e fatica fare un altro taglio, ma e' sufficiente piegare il pezzettino di lamiera all'indietro, per far posto al connettore.

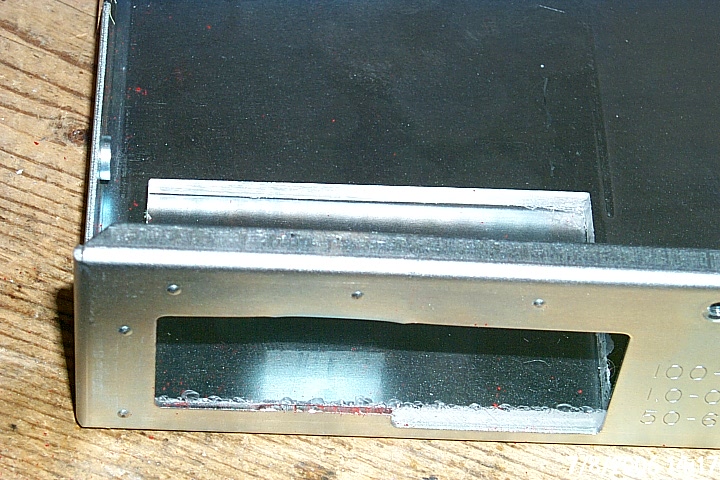

Dopo aver piegato il pezzetino di lamiera verso l'interno, il pannello e' pronto per accogliere il connettore ATX.

NOTA: il pezzettino di lamiera piegato all'indietro servira' anche come fissaggio per il connettore, questa cosa non e' casuale, ma voluta espressamente.



Per appoggiare il connettore, tagliamo un pezzo di materiale isolante, nel mio caso ho usato un semilavorato di acrilico trasparente.

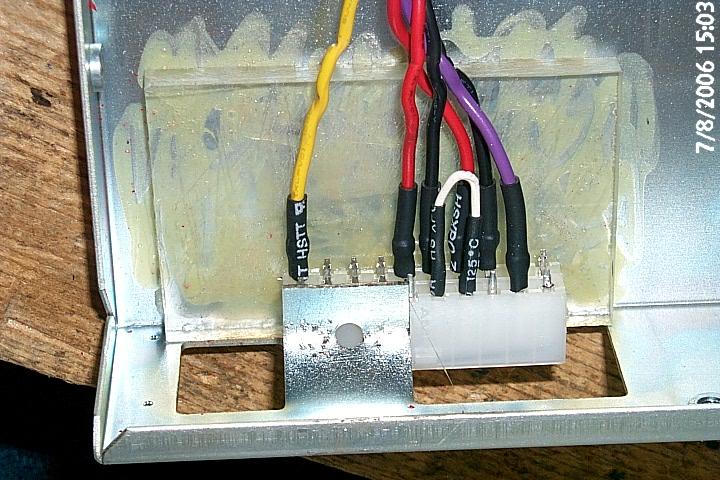

Il connettore incollato sul pezzo di acrilico

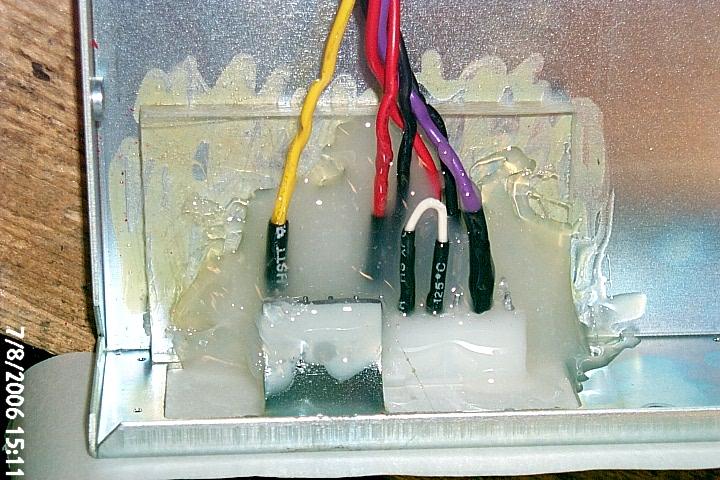

Fissiamo il connettore inglobandolo con della resina epossidica bicomponente (araldite)

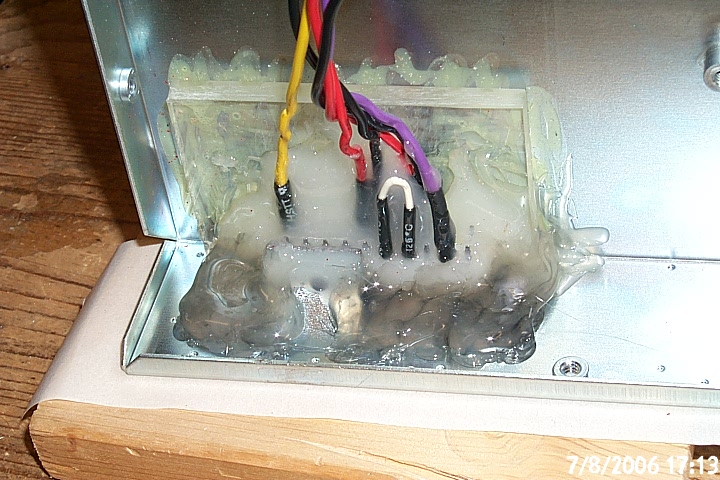

E poi finiamo il lavoro riempendo con colla a caldo tutte le cavita'

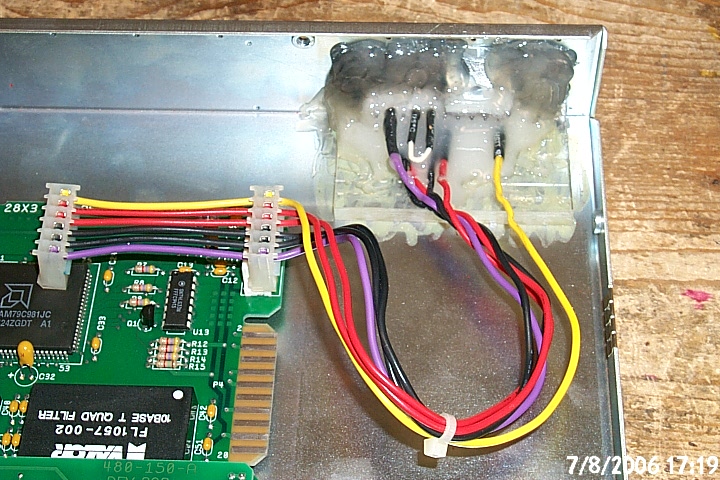

Ecco come si presenta all'interno il nostro hub, dopo la modifica. L'estetica non e' grandiosa, ma assicuro che il risultato e' ottimo, il connettore risulta fissato in modo molto solido e ben isolato dal telaio metallico dell'apparecchiatura.
