| Ecco come si presenta la boccola con spallamento da
sostituire. Nel blocco motore ce ne sono 4 in tutto, due nella piastra
superiore, due in quella inferiore. Nel mio caso, una e' danneggiata in
modo irreparabile (quella nella foto), due sono usurate, una invece e'
come nuova. |
|
|
| Disegno quotato (molto alla buona del pezzo) - Vista in
sezione |
 |
| Grazie agli amici di it.hobby.fai-da-te si studia una
soluzione alternetiva e migliorativa. Costruiamo la nuova boccola: il
progetto (click sull'immagine sottostante per scaricare la versione
originale: attenzione, sono quasi 2M di file) Disponibile anche in versione
FidoCAD |
 |

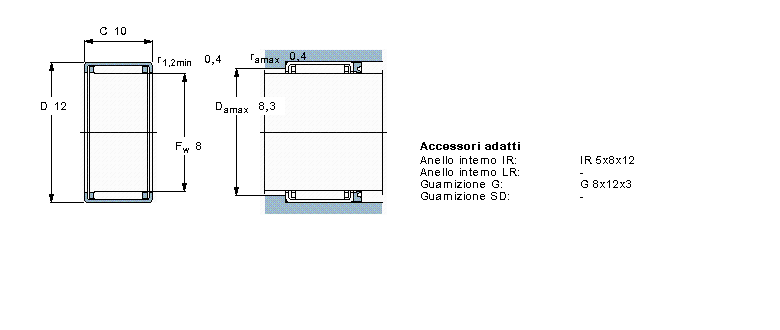

| Ecco il guscio a rullini che e' stato scelto, si tratta del
modello HK0810 della SKF |
 |
| |
| |
